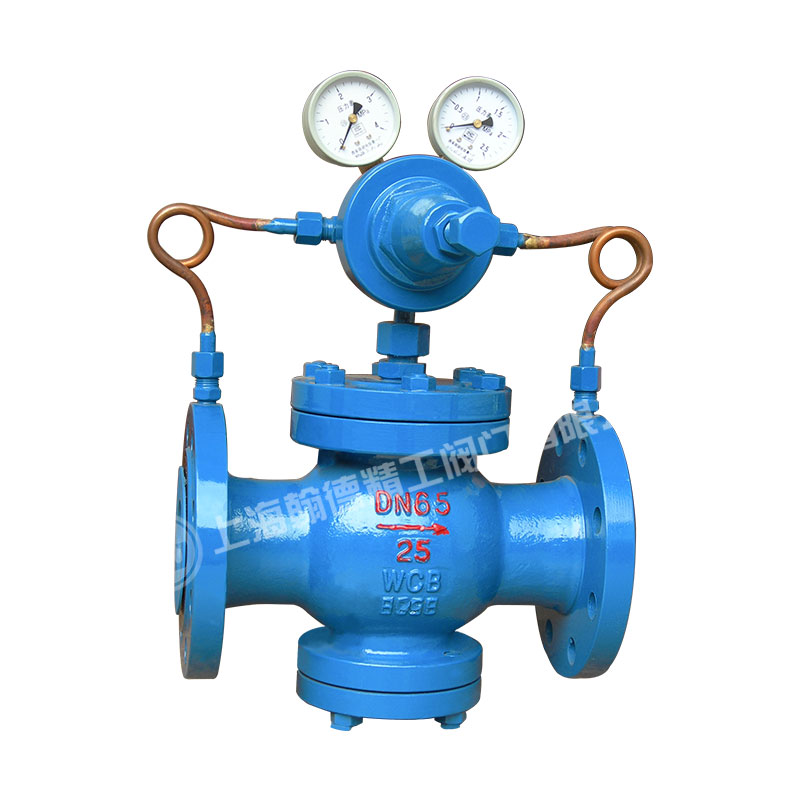

先導活塞式氣體減壓閥
先導活塞式氣體減壓閥
產品型號：Yk43X/F/Y
公稱通徑：DN15-DN500
公稱壓力：PN1.6～16.0MPa
主要材質：碳鋼、不銹鋼
驅動方式：手動
連接形式：法蘭
結構形式：先導活塞式
密封材料：橡膠
公稱通徑：DN15-DN500
公稱壓力：PN1.6～16.0MPa
主要材質：碳鋼、不銹鋼
驅動方式：手動
連接形式：法蘭
結構形式：先導活塞式
密封材料：橡膠
分享到：
YK43X型先導活塞式氣體減壓閥介紹

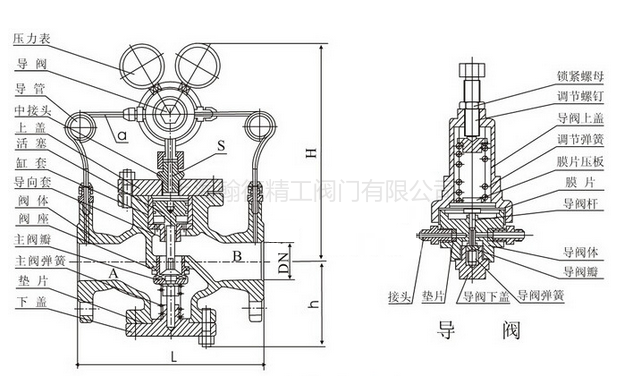

本系列先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本先導式大膜片高靈敏度減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
一、YK43X型先導活塞式氣體減壓閥主要技術參數和性能指標：
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 | |||||
*：殼體試驗不包括膜片、頂蓋
二、YK43X型先導活塞式氣體減壓閥流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
三、YK43X型先導活塞式氣體減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB/FCB* |
| 閥座 閥盤 | 2Cr13/304* |
| 缸套 | 2Cr13/25(鍍硬鉻)/304* |
| 活塞 | 2Cr13/銅合金/銅合金* |
| 活塞環 | 合金鑄鐵/對位聚苯* |
| 導閥座 導閥桿 | 2Cr13/304* |
| 膜片 | 1Cr18Ni9Ti |
| 主閥 導閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
| 導閥體 導閥蓋 | 25/304* |
*：用于氧氣介質時的材料
