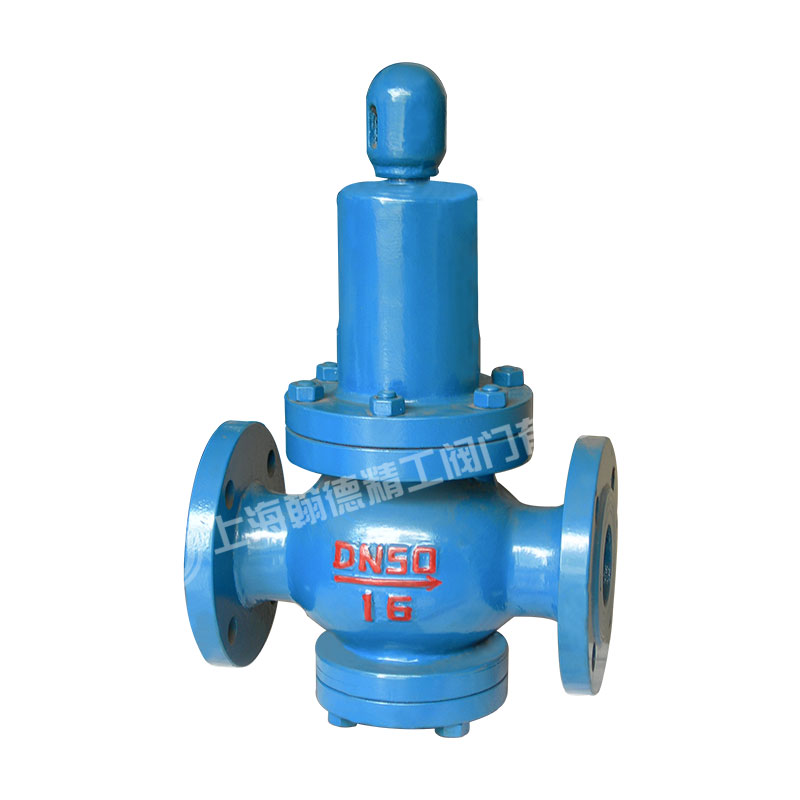

薄膜式減壓閥
薄膜式減壓閥
產品型號：Y42X
公稱通徑：DN15~500mm
公稱壓力：PN1.0~2.5MPa
工作溫度：0℃-80℃
主要材質：WCB、2Cr13、2Cr13/25(鍍硬鉻)、2Cr13/銅合金
公稱通徑：DN15~500mm
公稱壓力：PN1.0~2.5MPa
工作溫度：0℃-80℃
主要材質：WCB、2Cr13、2Cr13/25(鍍硬鉻)、2Cr13/銅合金
分享到：
Y42X型薄膜式減壓閥產品介紹
薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
一、Y42X型薄膜式減壓閥主要技術參數和性能指標
| 公稱壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力（Mpa）* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 最高進口壓力（Mpa） | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍（Mpa） | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差（Mpa）△P2P | GB12244-1989 | ||
| 流量特性偏差（Mpa）P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | 0℃-80℃ | ||
*：殼體試驗不包括膜片、閥蓋
二、Y42X型薄膜式減壓閥主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB |
| 閥座 | 2Cr13 |
| 閥瓣 | 2Cr13 |
| 閥桿 | 2Cr13 |
| 缸套 | 2Cr13/25（鍍硬鉻） |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡膠 |
| 密封圈 | 丁腈橡膠 |
| 膜片 | 夾織物丁腈橡膠 |
| 調節彈簧 | 60Si2Mn |
三、Y42X型薄膜式減壓閥流量系數（Cv）
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

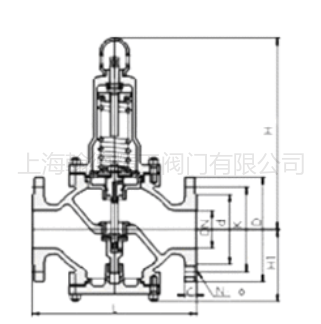

![Y]D4[4B0U1)95}TU~J9W[HN.png](/home/d/1/jm7ifa/resource/2017/08/25/599fbfbdd29de.png "599fbfbdd29de.png")
