電動二通閥產品簡介

       VB-7000系列閥門配用亦可通過不同的連接器與其它閥門配用，用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。

電動二通閥工作原理
       驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

電動二通閥特點
       24V交流電壓的同步可逆轉馬達。   1000牛頓力。 限位磁性離合器。 動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承，閥軸 則采用中央螺絲管道以及定位圓片。   閥動位置指示器。 防火的ABS塑料外罩。 可附加手動控制桿。 現場安裝方便。 適合23mm以下的直行程調節閥。

1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。　
2、選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。　
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）。　
4、具有0～10V或4～20mA反饋信號（選配）。　
5、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。　
6、功耗低、輸出力大、噪音小。　
7、閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
8、閥體有螺紋連接和法蘭連接兩種，安裝方便。　
9、閥體結構形式有：兩通閥（單座）、兩通平衡閥（平衡式）。

電動二通閥工作原理

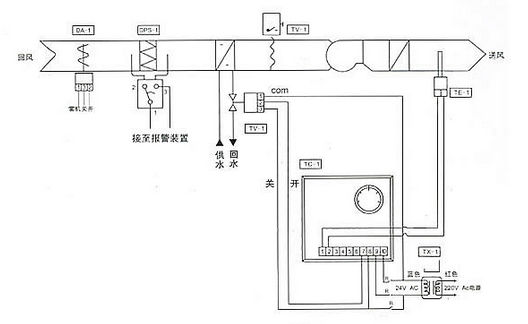

    本系統適用于空調系統的新風機組冬、夏季溫度控制。如下圖所示，由溫度傳感器TE-1，比例積分溫度控制器TC一1和電動調節閥TV一1組成送風溫度控制系統，安裝在送風管道的TE一1，把檢測到的溫度信號傳送至TC一1，由TC一1將TE一1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV一1的開度連接可調，最終使TE一1測量的環境溫度保持在設定的溫度范圍內。
       空氣壓差開關DPS一1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS一1的設定值時，微動開關運作，發出報警信號。
       當盤管后的溫度低于某限值時，低溫保護開關TS一1切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。SW一1為內置冷／暖運行狀態的轉換。
